一、前言

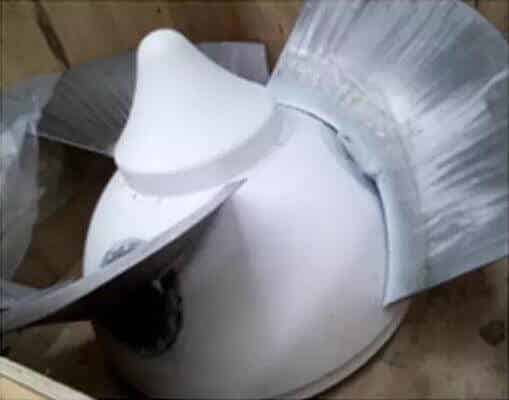

國家南水北調工程某項目，為其中兩泵站分別設計生產1600HLQ型立式全調節混流泵和1600ZLQ型立式全調節軸流泵。項目要求各級泵站年運行時間長約為7000小時，水泵設計具有高效、安全可靠、符合環保的要求。水泵部分主要由葉輪部件，泵軸部件，導軸承部件，泵體部件，填料部件，調節機構部件等組成。

二、水泵調節機構工作原理
調節器部件安裝在電動機的頂部。主要有：行星齒輪減速器、螺旋調節機構、數碼管顯示部件等組成。減速器輸出軸帶動調節桿，調節桿的正反向旋轉，迫使軸承機構及電機拉桿作上下移動牽動葉輪部件內的連桿機構，使葉片轉動，達到調節葉片角度的目的。
由于這兩種型號的水泵都屬大型水泵設備，其結構特點決定了它不能在廠內進行整體總裝，而只進行某些部裝和做一些必要的試驗，完整的裝配和調式工作必須在工地安裝現場進行。所以大型水利用泵一般都是葉輪部件發運到現場組裝和電機及調節器部件安裝完畢后再進行葉片角度聯動調節檢驗，如果發生什么故障，要拆開檢查非常困難，而且每一片葉片角度是否同步不利于觀察。
在該項目水泵設備出廠驗收前階段，項目專家組要求在廠內做葉輪部件的葉片調節聯動試驗。
三、試驗的目的
1.操作試驗前各滑動部分接觸良好，試驗時動作靈活，各葉片轉角同步一致。
2.推拉桿上下移動距離設計尺寸是否與葉片轉動設計角度相符。
3.此項目設計的全調節立式混流泵要求葉片調角范圍-6°～+2°,推拉桿行程設計行程-12.45mm～+4.15mm，每度行程：2.075mm/度。
為了保證水泵機組在現場順利調試運行，減少調試故障率，節約現場調試時間和調試成本，提高水泵機組的使用壽命，我們設計了葉輪部件葉片角度調節和同步檢測工裝。

四、工裝的主要結構

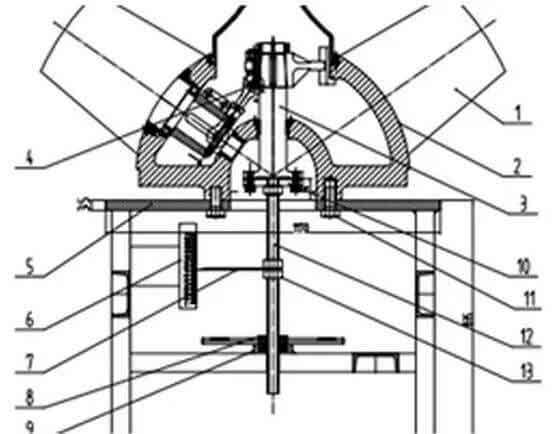

試驗工作臺由（5）35厚鋼板和槽鋼焊接而成、（6）標尺 、（7）指針 、（8）螺母轉盤 、（9）分半卡座 、（10）連接法蘭 、（11）連接螺釘、（12）M36全絲螺桿 、（13）M36螺母，而葉輪部件由（1）葉片 、 （2）葉輪座 、（3）下拉桿 、（4 ）拐臂機構、等組成。當需要轉動葉片角度時，拉桿上下運動通過球接頭機構傳到葉片樞軸，使葉片轉動，可根據工況要求，調整葉片運行角度。
五、工裝工作原理

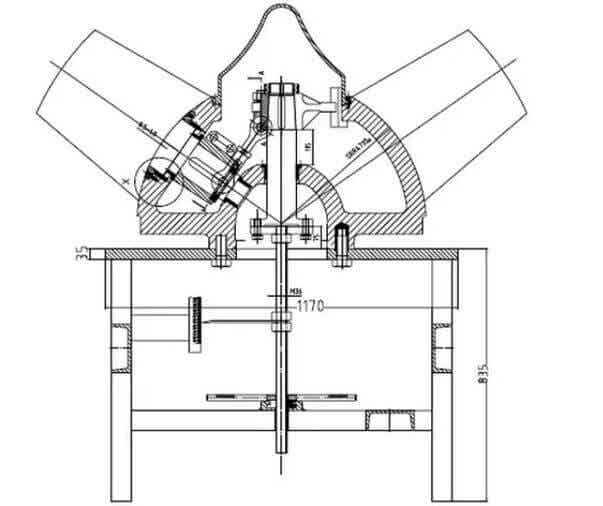

葉輪部件安裝在試驗工作臺上 ，用連接螺釘（11）壓緊固定， 連接法蘭與葉輪部件的下拉桿法蘭（3）裝配連接。全絲螺桿與連接法蘭絲孔連上后用M36螺母鎖緊，指針（7）用兩個螺母鎖定在螺桿上 ，螺母轉盤旋入全絲螺桿后與分半卡座（9）裝配。分半卡座與槽鋼焊接固定。通過旋轉螺母轉盤帶動葉輪部件中的下拉桿上下移動使得葉片角度發生轉動，而下拉桿移動距離在（6）標尺上指示。先旋轉螺母轉盤，調節葉片角度，使得葉片上刻的“0”度線與葉輪座上刻的“0”度長線對齊，此時 記錄標尺上的數據。 然后通過慢慢地繼續旋轉螺母轉盤，使葉片刻線“0”角度轉動到與葉輪座“+1”度刻線位置對齊，此時來記錄查看三個葉片是否同時對齊葉輪座“+1”度線，以及葉片角度變化一度時，下拉桿發生在標尺的移動距離 是否與設計相符，以此類推，檢查在+2度以及-2度到-6度的情況。
試驗證明，可以檢查出葉輪部件中的連桿裝置是否調整一致到位。檢驗出零部件的制造加工精度質量和裝配質量。從而確保整個水泵機組最重要的葉輪部件運行的平穩性和可靠性。
六、 結語
通過設計這種葉輪部件的葉片調節試驗工裝，可以很好解決大型全調節立式混流泵和全調節立式軸流泵的關鍵葉輪部件在出廠前不能進行角度調節檢查的問題，確保產品的出廠質量。可以為同行在大型水利泵設計制造提供借鑒。
